光電直讀光譜儀中那些重要的光學部件
發布時間：2024-04-24 08:25:51 點擊：3601
光電直讀光譜儀是現代化鋼鐵合金重要檢測設備，直讀光譜儀以出色的檢測效果，為企業的生產提供了保障。直讀光譜儀中重要的部件，就是光學系統，它由多種部件組成。
透鏡：透鏡在直讀光譜儀中起到聚光的作用。當樣品被激發發出光時，透鏡作為光進入分光儀的通道，必須保持鏡面清潔干凈以確保光線的準確聚焦和傳輸。
光柵：光柵是直讀光譜儀中的核心部件之一，主要作用是分光。它利用多縫衍射原理，將激發后的復合光分散成不同波長的光譜。光柵的設計通常基于帕型龍格結構，其穩定性高，可以同時拍攝幾組光譜。光柵的刻線可以是透射式的（如等寬等距的狹縫）或反射式的（如具有鋸齒形狀的刻線），以適應不同的光譜分析需求。光柵的主要作用是將激發后的復合光分散成不同波長的光譜。通過調整光柵的傾斜角度或旋轉光柵，可以改變不同波長的光在光柵上的衍射角度，從而實現對不同波長光的分離和測量。與棱鏡相比，光柵不受材料透過率的限制，可以在整個光譜區中應用，而且其角色率幾乎與波長無關。

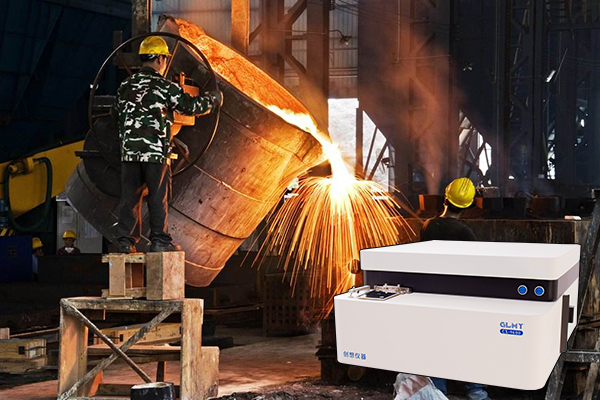

直讀光譜儀檢測
入射狹縫和出射狹縫：入射狹縫允許特定范圍的光進入光譜儀，而出射狹縫則用于選擇特定波長的光進行進一步分析。這些狹縫的設計有助于控制光線的傳播路徑，提高光譜分析的精度。
色散系統：除了光柵，色散系統可能還包括其他光學元件，如棱鏡等，用于進一步將光分散成不同的波長。這些元件與光柵協同工作，以實現光譜的精確分離。
成像系統：成像系統用于將分散后的光譜成像在檢測器上，以便進行后續的分析和測量。
檢測器：檢測器，如光電倍增管等，用于測量不同波長位置的光譜線強度。它們將光信號轉換為電信號，以便進行數據處理和分析。
需要注意的是，直讀光譜儀的具體光學部件配置可能因不同的型號和應用需求而有所差異。此外，為了獲得準確的分析結果，光學部件的質量和精度至關重要，需要定期進行維護和校準。
